Unser Projekt

Einführung Innovator mit Unterstützung Methoden und Werkzeug

In einem Finanzinstitut, das mit eigener Software Service-Leistungen für Banken anbietet, wurde das Software-Entwicklungs-Tool Innovator für die Weiterentwicklung der Cobol-Anwendungssysteme eingeführt. Für neu zu entwickelnde Komponenten und bei umfangreichen Weiterentwicklungen bestehender Module wurden die Phasen der Anwendungsentwicklung von der Projekt-Definition bis zur partiellen Code-Generierung durch die Komponenten "Function" und "Data" des Innovator unterstützt.
Das Vorgehensmodell für die Anwendungsentwicklung wurde weitgehend aus einer anderen Umgebung übernommen (s.a. Vorgehensmodell mit Word-Dokumentation).

Parallel dazu wurde die Komponente "Business" für die Geschäftsprozess-Modellierung in ihrem Zusammenspiel mit den beiden anderen Komponenten "Function" für die Funktionsmodellierung und "Data" für die ER-Modellierung erprobt.

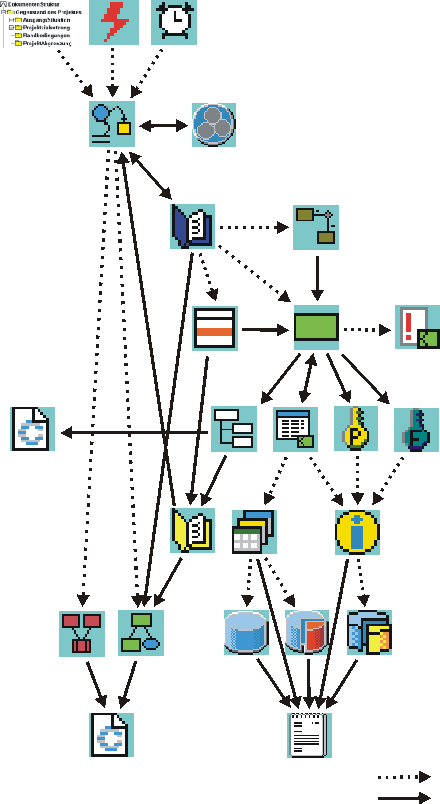

Das Vorgehen in der strukturierten Entwicklung ist nachfolgend mit den wesentlichen dabei zum Tragen kommenden Innovator-Objekten im Diagramm dargestellt.

Innovator-Objekte im Workflow

Workflow Innovator-Objekte

Bedeutung
der Innovator-Objekte

Struktur der Dokumentation
Externes Ereignis
Zeitliches Ereignis

Informationsfluss-Diagramm
Dekompositions-Struktur

Datenkatalog Analyse
Entity-Relationship-Modell

Attribut
Entität
Constraint

Cobol-Code
   View
      Relation
         Primärschlüssel
             Fremdschlüssel

Datenkatalog Design
Tabellen
Index

Modulstruktur
   Operationsstruktur
      Database
         Table-Space
            Index-Space

Cobol-Code
Datenbank-Definition

kreative Modellierung

Tool-gestützter Übergang

Da sowohl Vorgehensmodell als auch Werkzeug eine Neuerung für die Entwickler darstellten, wurde das Vorgehensmodell nach den gleichen Prinzipien und Regeln dokumentiert, die die Entwickler für die Beschreibung der Anwendung zu verwenden hatten. Die Projekt-Dokumentation enthielt die SA-Diagramme zur Darstellung der Zusammenhänge (Voraussetzungen, Bedingungen, Reihenfolge, Ergebnisse) sowie die methodische und technische Beschreibung der Aktivitäten und der Werkzeug-Nutzung.

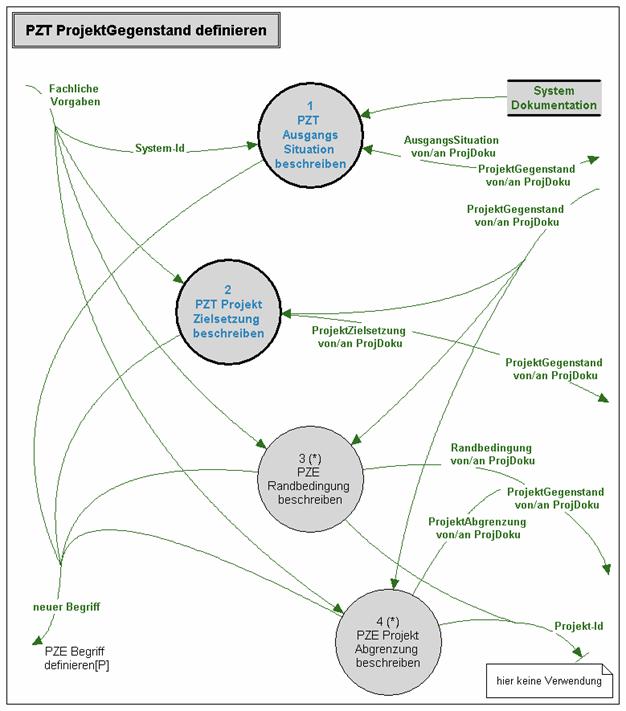

Nachfolgend ist eine Gruppe von Aktivitäten zu "Projektierung durchführen" - "Projekt-Definition bearbeiten" und dazu die Aktivität "Randbedingung beschreiben" als Beispiel in einem Innovator SA-Diagramm dargestellt.

Beispiel Innovator-Dokumentation Arbeitsabläufe im SA-Diagramm

3.1.2.2.1.3. PZE Randbedingung beschreiben

Beschreibung:
Jede in den Vorgaben Fachliche Vorgaben enthaltene Randbedingung, die Einfluss auf das Projekt hat, aber nicht zu den Auslösern des Projektes gehört, wird einzeln beschrieben. Dabei werden aus den bisherigen Beschreibungen (ProjektGegenstand von/an ProjDoku) erkennbare Zusammenhänge mit anderen Randbedingungen berücksichtigt.
Die Randbedingung (Randbedingung von/an ProjDoku) wird gemäß der Word-Vorlage definiert über:

- Name
- Typ: geschäftspolitische Entscheidung, Verbundvereinbarung, usw.
- Verbindlichkeit: unumstößlich, notwendig, verhandelbar
- Beschreibung
- Betroffene Aufgaben / Informationen
- Beziehungen: zu anderen Randbedingungen

Dabei verwendete Begriffe sind auf Verständlichkeit zu prüfen und eventuell zur Definition weiterzugeben (neuer Begriff). Die Projekt-Identifikation (Projekt-Id) wird optional für die nachfolgenden Prozessschritte bereitgestellt.

Innovator-Vorgehen:
Die Beschreibung wird als Externes Objekt im Innovator abgelegt. Für die Beschreibung wird eine Vorlage bereitgestellt. Zum Editieren des Textes gehen Sie wie folgt vor:

Markieren Sie im Paketbaum des Modell-Browser unter dem Paket-Eintrag "Vorlagen" vom Typ "systemmodel" () den Paket-Eintrag (), der die Vorlage enthält (hier "Projektdefinition"). Markieren Sie in der Objektliste die passende Vorlage (hier "Randbedingung").

Über die Menüpunkte "Bearbeiten>Kopieren" (Strg + C) und nach dem Markieren des Paket-Eintrages () unter "() Externe Objekte, der die Beschreibung enthalten soll, über "Bearbeiten>Einfügen>Als neues Element" (Strg + V) legen Sie das Externe Objekt für Ihre Beschreibung an.

Nach dem Markieren des Externen Objektes vergeben Sie über den Menüpunkt "Element>Eigenschaften" und die Registerkarte "Name" den Namen des Externen Objektes (evtl. analog zum Paketnamen); ersetzen Sie dabei Leerstellen durch Unterstriche.

Öffnen Sie das Word-Dokument über den Menüpunkt "Element>Öffnen" bzw. durch Doppelklick auf das Symbol () des Objektes und füllen es gemäß der im Dokument enthaltenen Anleitung. Durch Schließen des Word-Dokumentes wird der Inhalt im Innovator abgelegt.

Markieren Sie das zu beschreibende Paket (). Über den Menüpunkt "Element>Spezifikation" (oder F3) öffnen Sie den Text-Editor.

Über den Menüpunkt "Bearbeiten>Externes Objekt einfügen ..." wählen Sie ein fett angezeigtes Paket und unter "Name" das Externe Objekt. Achten Sie dabei auf das Ausschalten der Option "Nur gleiches Systemmodell".

Die ausführlichen Anleitungen zur Nutzung des Innovator unter Verwendung der Beispiele waren erforderlich, da die Kapazitäten für die Beratung und Unterstützung der Projekte bei der Nutzung der Methoden und des Tool begrenzt waren und möglichst alle Projekte, für die Kriterien der Werkzeug-Nutzung erfüllt waren, das Werkzeug auch nutzen sollten.
Ziel war, möglichst schnell eine breite Basis der Dokumentation im Werkzeug zu schaffen und somit eine schnelle Möglichkeit der Wiederverwendung von beschriebenen Komponenten zu ermöglichen.

INffORUM Berater unterstützen Sie in der Abbildung Ihres Vorgehensmodells auf ein Software Engineering Werkzeug und im optimalen Einsatz des CASE-Tool Innovator. Sie sorgen für die Vertiefung von Methoden-Wissen und Sicherheit in der Werkzeug-Nutzung. Sie schulen Ihre Mitarbeiter als Multiplikatoren für die Verbreitung des Know-how im Unternehmen. Profitieren Sie von den langjährigen Erfahrungen der INffORUM Berater.

Nutzen Sie unser Angebot zum Know-how-Transfer und nutzen Sie die vorhandenen Konzepte, Lösungsansätze, Bausteine und Templates (zum Beispiel für die Innovator Komponenten Business, Object, Function und Data). Fordern Sie weitere Informationen zur Durchführung der Know-how-Transfer Projekte an.
